Трубы на крыше. Лучшие решения

Классические и современные трубы на крыше для вентиляции. Что такое Пассивная и Активная тяга. Варианты и цены. Вентиляция Vilpе (Финляндия). Турбодефлектора. Фановые трубы. Для каждого случая всегда есть лучшее решение.

Вентиляционная шахта с зонтом

Пассивная тяга. Классическое решение: каркас обшит металлопрофилем, внутри расположено любое количество пластиковых труб. Их оборачивают утеплителем для защиты от конденсатообразования. Тяга в трубе зависит от высоты трубы и разности температур в трубе и на улице.

Особенности:

Читать дальше...

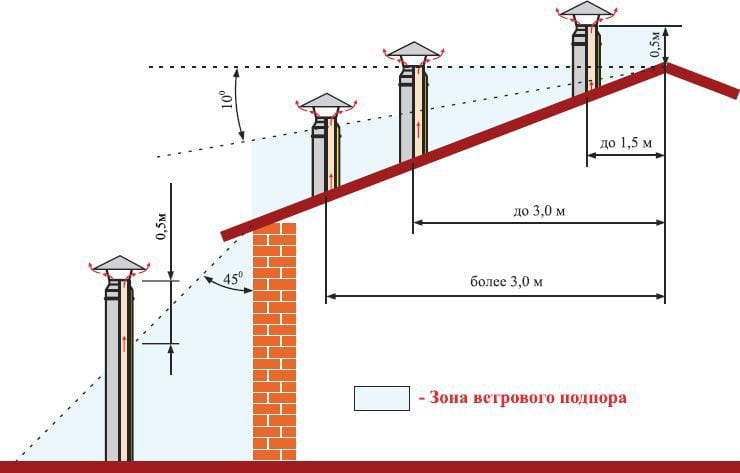

1. Чем дальше от конька крыши – тем выше должна быть труба. Иногда это очень портит архитектуру здания.

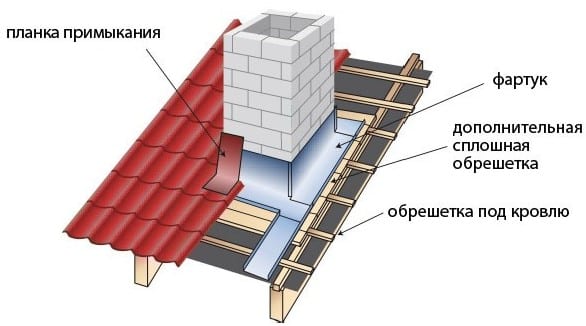

2. Кроме материалов на отделку стенок вентканала нужно много деталей для устройства водоразвода.

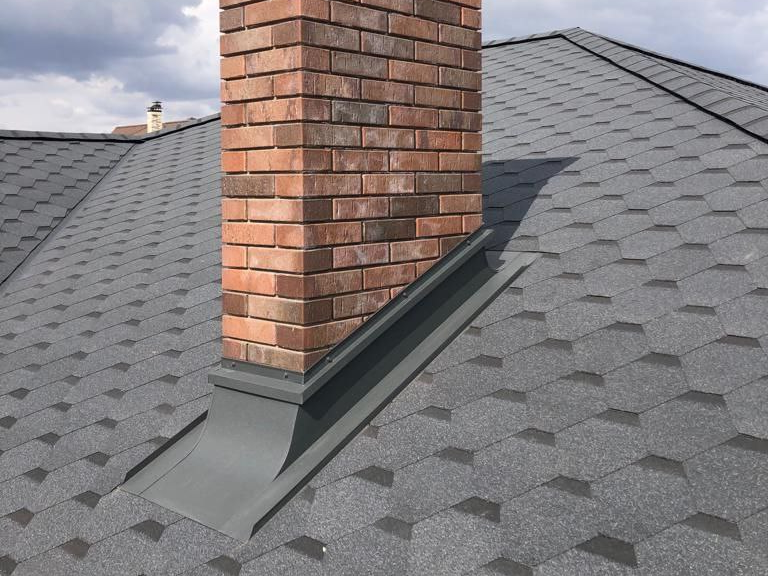

Установка зонта над трубами вентиляции защитит дождя, который попав через эти трубы в помещение повредит отделку или оборудование. Собственное производство. Эти изделия индивидуальны по размерам. Сейчас редко делают трубы из каменной кладки. Обычно металический или деревянный каркас обшивают или профнастилом, как на фото выше, либо полипропиленовыми фасадными панелями под натуральный или искусственный камень.

Для того чтобы узнать общую стоимость нужно сообщить нам размеры трубы в плане, ее высоту и растояние от трубы до карниза.

Спросить цену


трубы vilpe

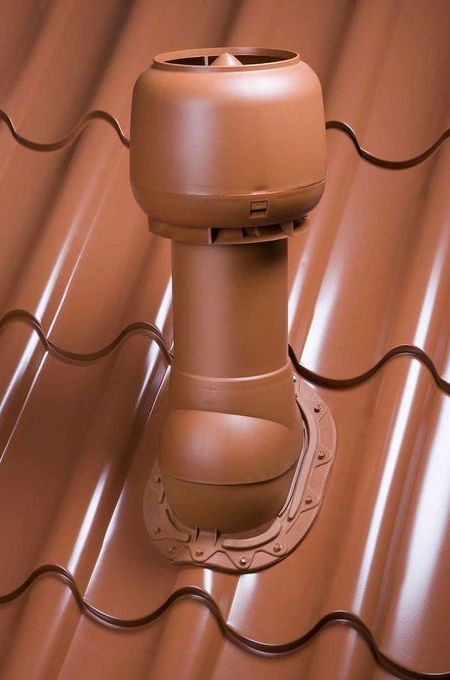

Универсальная вентиляция Vilpe

Активная тяга.
Производитель – VILPE (Финляндия).
Мощность по воздушному потоку 0-400м³/ч.
Диаметр внутренней металлической трубы – 125мм. (есть и Ø160мм.)
Труба термоизолирована – это защита от образования конденсата.
Дефлектор (шар в верху трубы) – устройство для создания тяги в трубе за счет энергии ветра. Благодаря дефлектору высота трубы не имеет значения. Поэтому, устанавливается в любое место на кровле, без привязки к высоте трубы. Высота трубы – 500мм нужна только для того, чтобы зимой ее не засыпало снегом.

Все необходимое для монтажа входит в комплект. Для разного типа кровли разная цена и конструкция проходки.

Смотреть Цены ►


Турбодефлектор

Активная тяга.
Турбодефлектор работает без потребления электроэнергии, используя ветер как единственный источник энергии.
Мощность по воздушному потоку зависит от силы ветра и диаметра изделия. Установка турбодефлектора дает существенное усиление тяги в вентиляционном канале. Это может нормализовать циркуляцию воздуха и решить основные проблемы вентиляции: обратная тяга, опрокидывание тяги, перетягивание тяги в вентканалах.

Через специальные переходники может устанавливаться непосредственно на разные типы кровли или поверх существующих прямоугольные вентканалов.

Смотреть Цены ►


фановая труба vilpe

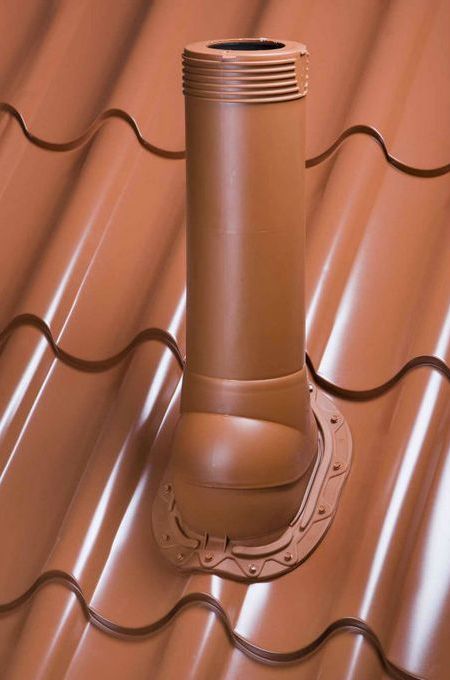

Фановая труба Vilpe

Производитель – VILPE (Финляндия)
Диаметр внутренний пластиковой трубы – 110мм
Высота трубы – 500мм
Любое место установки не кровле.

Это комплект из трубы и герметизирующего прохода для разных типов кровель. Дешево, надежно и аккуратно решается проблема вывода канализационного стояка через кровлю. И канализация работает надежно и неприятные запахи на верхних этажах отсутствуют.

Смотреть Цены ►


уплотнительные манжеты для труб

Уплотнительные манжеты Vilpe

Производитель – VILPE (Финляндия)
Уплотнительная манжета из EPDM резины позволяет организовать проходку для труб круглого сечения.

Есть разные модели для труб от Ø12мм до труб Ø660мм.

Возможные диаметры...

Наименование Цена руб.
ROOFSEAL 1- Ø12-90мм шт 1522
ROOFSEAL 2 –  Ø75-150мм шт 1816
ROOFSEAL 3 –  Ø110-200мм шт 1936
ROOFSEAL 4/7 –  Ø150-280мм шт 4374
ROOFSEAL 5/8 –  Ø180-330мм шт 5165
ROOFSEAL 6/9 –  Ø260-460мм шт 8156
ROOFSEAL MAXI –  Ø330-660мм шт 16300
RETROOFIT 1 – разъемный Ø10-100мм шт 3990
RETROOFIT 2 – разъемный Ø100-230мм шт 6520


электровентилятор vilpe

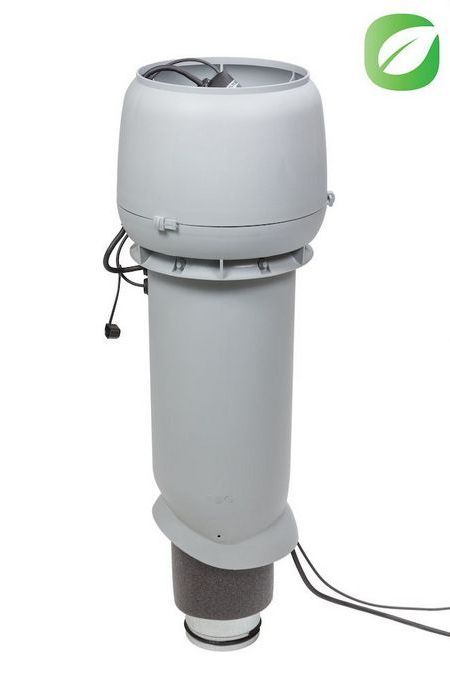

Электические вентиляторы Vilpe

Принудительная вентиляция.
Производитель – VILPE (Финляндия)

Когда нет технической возможности расположить устройство для принудительной вентиляции внутри здания или в чердачном помещении. Когда по аккустическим или дизаинерским условиям нельзя ставить вентилятор на входе в систему вентиляции – вынос вентилятора на кровлю есть самое подходящее решение. Присутствует необходимая защитная автоматика для защиты от перегрева и блокировки лопастей. Опционально изделие комплектуется устройством регулировки оборотов.

Подробнее...


Электрические вентиляторы различной производительности.

Самые популярные модели и цена

Модель, Ø воздуховода, Высота Цена, руб.
Е120 Р вентилятор (220V) 0-400м3, Ø125/ h-500 шт 16990
Е190 Р вентилятор (220V) 0-500м3, Ø125/ h-500 + шумопоглотитель шт 20790

*Цена указана для устройства коричневого цвета

Для установки нужна специальный проходной элемент – отличается для разных кровельных материалов.

Обратитесь к менеджеру. Подберем необходимую проходку.

Спросить цену




Приточный клапан

Приточный клапан VELCO

Любые вытяжные вентиляционная трубы на крыше будет бесполезны, если нет притока воздуха в помещение. Организовать приток воздуха в помещение с помощью приоткрытого окна и специальных клапанов.

Приточный клапан Velco:
Автоматическая или ручная регулировка притока воздуха (в зависимости от температуры на улице)
Сменный пылевой фильтр. Уникальный фильтр с магнитным волокном, позволяющий воздуху безпрепятственно попадать внутрь помещения, при этом задерживая все мельчайшие частицы, включая пыльцу, любой дым (табачный, торфяной и др.), молекулы запаха и даже мельчайшие минеральные микрочастицы.
Шумовой фильтр.

Смотреть цену + подробности…




+7 (978) 858-04-92



ВОЗМОЖНОСТЬ ОПЛАТЫ КАРТОЙ






Виды тяги в трубе

1. Пассивная тяга
2. Активная тяга
2. Принудительная вентиляция


Пассивная тяга

Пассивная тяга – образуется за счет разницы температур внтури трубы и снаружи.

Если температура одинаковая – тяги нет.  Вентиляция отсутствует
Зимой. На улице холодно в помещении тепло – тяга есть.  Вентиляция работает
Летом. На улице жарко, внутри кондиционер и прохладно – тяги нет.  Вентиляция не работает



Активная тяга

Активная тяга – образуется за счет силы ветра. Вверху трубы на крыше устанавливается специальная конструкция – дефлектор. Существует множество разных конструкций дефлекторов. Чем сильнее ветер, тем силнее тяга в трубе. Если ветра нет совсем, то вся система работает по описанию пассивной тяги.



Принудительная вентиляция – работает за счет вентиляторов и электромоторов. Когда нужно включаем, когда не нужно – выключаем.
