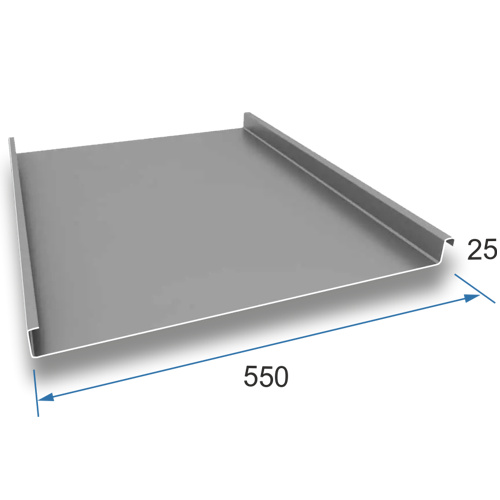

кровля двойной стоячий фальц

Металлическая фальцевая кровля

Фальц – это особый вид шва, которым соединяются цельнометаллические листы. Используемые для устройства кровли или фасада.

На фальцевой кровле нет сквозных отверстий в металле. Крепление выполняется кляммерами (подвижные и неподвижные). Кляммер встроен в герметичный замок.

кляммерное крепление фальцевой кровли

Фальцевая кровля цена 19 апреля 2024

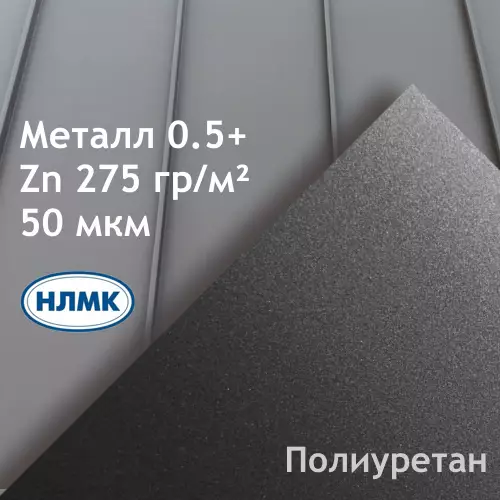

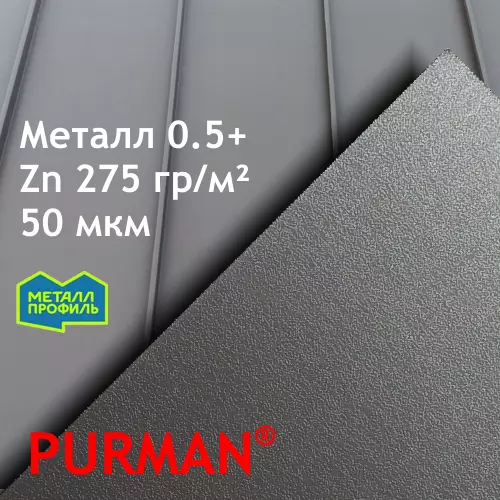

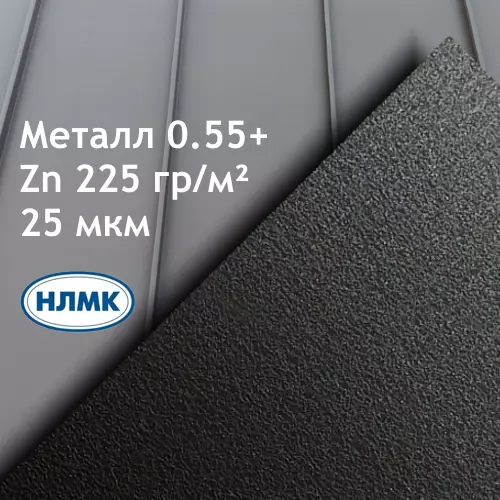

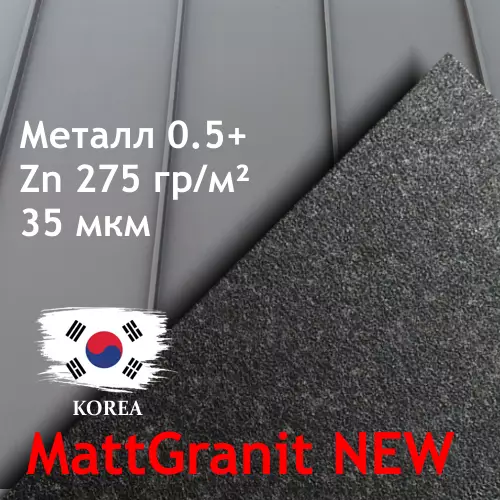

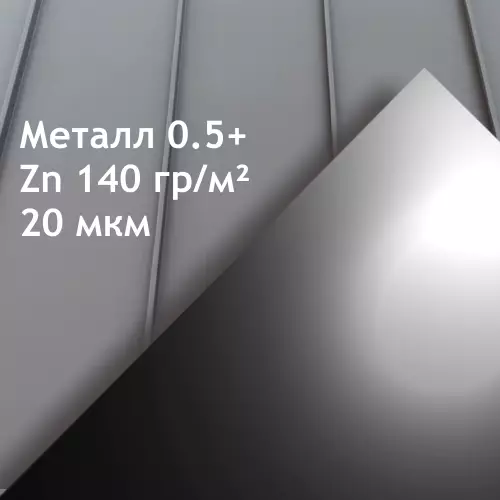

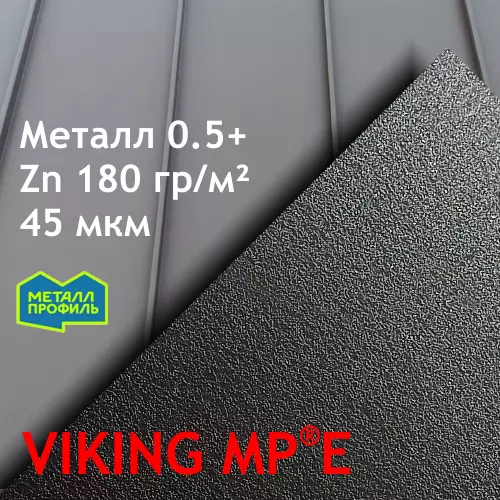

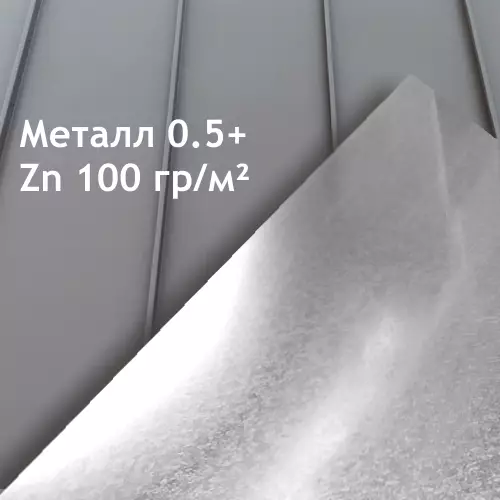

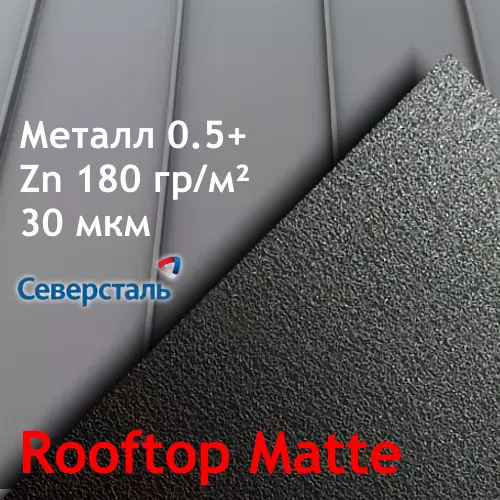

Представлено 7 товаров

Популярные цвета

цвет металлочерепицы

Наличие нестандартных цветов уточняйте у менеджера.

Технология фальцевой кровли

  • уклон кровли
  • обрешетка
  • пленка или мембрана
  • крепление картин

Проектировщики пользуются нормативным документом: СВОД ПРАВИЛ СП  17.13330.2017 «Кровли». Актуализированная редакция СНиП II-26-76.

Приводим выдержки из этого документа.



Минимальный уклон кровли

Минимальный уклон для фальцевой кровли — это 10% (процентов) или 6º (градусов)минимальный уклон фальцевой кровли

Допускается уменьшение уклона если используется герметизация стыков с помощью нетвердеющего герметика или уплотнительной ленты или применение подкровельной водонепроницаемой пленки и т.д.



Основание для фальцевой кровли

Материал основания

Толщина материала основания для фальцевой кровли:
— доска хвойных пород — не менее 25мм.
— фанера ФСФ — не менее 18мм.
— плита ОСП-3 или ОСП-4 — не менее 22мм.

Обрешетка для фальцевой кровли

Шаг обрешетки

Уклон кровли больше 25º (46%)

Обрешетка из доски с расстоянием в свету не более 100мм. При этом, на карнизном свесе кровли делается сплошной дощатый настил шириной 700мм.

Такой же дощатый настил делается в желобах и ендовах, вокруг вентканалов.

Уклон кровли меньше 25º (46%)

В этом случае делается сплошная обрешетка. В стыках между досками, листами фанеры и ОСП предусматривают зазор 3-5мм.



Подкровельные материалы
  • для уклона больше 25º
  • для уклона меньше 25º





Если уклон кровли больше 25º

Если уклон кровли больше 25градусов, то металлические фальцевые картины монтируются непосредственно на деревянную обрешетку.

контррейка под обрешетку

Для холодного чердака в качестве гидробарьера достаточно применять качественную пленку. Отличный вариант:

Вентиляционный зазор

Между обрешеткой и гидробарьером (пленка или мембрана) следует устраивать вентиляционный зазор. Для этого нужна контробрешетка.

Если для пленки вентзазор может быть любым, то для мембраны он нормируется и должен быть не менее 50мм.

Пленка или мембрана

В мансардной кровле, когда утеплитель укладывается на всю высоту стропил —  нужна диффузионная мембрана. Из утеплителя должен выходить пар.
Цены на пленки и мембраны ►

На диффузионную мембрану или пленку укладывается уплотнительная лента для исключения проникания влаги в местах расположения гвоздей (саморезов).

И пленка и мембрана на карнизе клеится к капельнику с помощью самоклеящейся ленты.
Цены на ленты ►

Особенность мембран

Низкая прочность мембран — одна из причин, почему мембраны превращаются в лохмотья на кровле уже через несколько лет.

У кровельных пленок и мембран есть такой параметр: «Разрывная нагрузка вдоль / поперек волокон». Указывается он через дробь и обозначает какое усилие нужно приложить, чтобы порвать полоску шириной 50мм из этого материала.

Пленка прочнее мембраны

Например, у популярного гидробарьера Ондутис Smart RV это значение 550/400Н (50/40кг). А у недорогой кровельной мембраны Изоспан АМ, которую рекомендуют для мансарды этот показатель 160/100Н (16/10кг).

Из-за низкой прочности мембран всегда действует ограничение производителя: «Мембрану укладывать на утеплитель» (а лучше было бы написать «не допускать свободного провиса«).



Ситуация ►►►<strong>Решение №1</strong><strong>Решение №2</strong><strong>Решение №3</strong><strong>Решение №4</strong>

пленка пропивает у карниза и у конька

Как быть если утеплитель между стропил располагается только в некоторых частях кровли, а на верху у конька и возле карниза его нет. Тогда ветрогидрозащитная мембрана в этих зонах свободно провисает. Как быть?

Рассмотреть применение мембран, для которых есть допуск на применение со свободным провисом между стропил.

Из всех российски мембран такой допуск есть у мембраны ИЗОСПАН AQ proff.  У нее плотность 188гр/м² и прочность на разрыв 330/200Н.

Практически все немецкие мембраны DELTA имеют такой допуск на применение. У них это называется: «Для крыш с однослойной или двухслойной вентиляцией» или «Может применяться на холодных крышах».

На одной кровле использовать оба типа гидробарьера: и мембрану, и пленку.

гидробарьер и мембрана на одной плоскости кровли

Та часть кровли где утеплитель уложен на всю толщину стропил делаем диффузионной мембраной. А ту, где нет утеплителя делаем пленкой.

В карнизной части кровли, где практически всегда нет утеплителя, вместо пленки можно сделать сплошной дощатый настил.

Можно вообще отказаться от использования диффузионной мембраны и заменить ее на пленку. Для этого нужно сделать вентиляционный зазор в 5см. между утеплителем и пленкой.

двуслойный вентиляционный зазор

Этого можно добится взяв на 5см. больший размер стропильного бруса.

Или взять на 5см. тоньше утеплитель, а второй (перекрестный) слой утеплителя толщиной 5см. разместить снизу стропил в дополнительной обрешетке.

Этот вариант часто актуален, когда мансарда будет создаваться в отдаленной перспективе — через несколько лет, а сейчас нужно просто закрыться и перейти к отделке.





Если уклон кровли меньше 25º

Согласно государственному нормативу, если уклон кровли меньше 25º (46%) делается сплошная обрешетка либо из досок, либо из фанеры или ОСП плит.

Для разных сочетаний Металла и Основания есть особенности в подборе разделительного слоя (мембраны).

Сталь с покрытием + Доска

Мембрана должна быть прочна, чтобы не повредится о сучки, неровности и выступающие края доски, когда кровельщики многократно будут перемещаться по кровле. Структура и толщина материала должна герметизировать проколы от крепежа клямеров.

мембрана delta fox на сплошной обрешетке под фальцевую кровлю

Лучшим решением будет немецкая диффузионная мембрана DELTA FOXX для пологих крыш со сплошным настилом. Российских аналогов, пока, нет.



Сталь с покрытием + ОСП или Фанера

На это сочетание нет особых нормативных указний. Однако, в европейских методичках производителей мембран есть рекомендация связанная с применением плит ОСП и ФСФ. Причина в том, что эти материалы не могут впитывать влагу. Если между металлическим покрытием и плитой ОСП образуется влага это может привести к образованию плесени и коррозии, т.к. влаге некуда выходить.

диффузионная кровельная мембрана с разделительным слоем

Мембрана для фальцевых крыш DELTA®-TRELA. Есть альтернативный материал от TEGOLA (уточняйте стоимость). Российских аналогов, пока, нет.



Оцинковка, Цинк Титан + Любое основание

Нормативное указание использовать только объемно-диффузионную мембрану.

Это связано со свойством цинка корродировать в 20-50раз быстрее (белая ржавчина) в замкнутых безкислородных пространствах.

мембрана для цинка титан-цинка

Мембрана для фальцевых крыш DELTA®-TRELA. Есть альтернативный материал от TEGOLA (уточняйте стоимость). Российских аналогов, пока, нет.

Любой металл + Любое основание

(комплектация Премимум)

Повышенные требования Заказчика к долговечности и надёжности. Максимальная защита от конденсата. Снижение шума падающего дождя и града на 15 дБ.

delta trela для фальцевой кровли в симферополе

Мембрана для фальцевых крыш DELTA®-TRELA. Есть альтернативный материал от TEGOLA (уточняйте стоимость). Российских аналогов, пока, нет.





Крепление фальцевых картин

Кляммера бывают подвижными и неподвижными (жесткими)

кляммер для фальцевой кровли

На фальцевой кровле всегда присутствуют оба типа кляммеров. Обычно их ставят с шагом 400мм. На коньке, карнизе, фронтоне и примыканиях к выступающим над кровлей конструкциям число кляммеров следует удваивать.

Оптимальная длина фальцевых картин из оцинкованной стали с полимерным покрытием — до 14м. Этот параметр связан с коэффициентом линейного расширения материалов при изменении температуры.



Схема установки клямеров

Зоны (шириной 3м) из неподвижных кляммеров располагают по схеме. В остальных частях используют подвижныесхема установки кляммеров на фальцевой кровле в зависимости от уклона



Принцип компенсации температурных деформаций таков: в одном месте картины крепятся жестко к основанию, а свободные части перемещаются туда-сюда, пропорционально изменению температуры.

Когда на кровле есть выступающие части (трубы, дымоходы, парапеты) крепление вокруг них выполняется неподвижными (жесткими) кляммерами. В этом случае принцип установки меняется для всей плоскости кровли.

Обычно, поставщик выдает Заказчику схему установки кляммеров при поставке материала.
