Водосточная система INES (Инес)



Водосток INES (Инес) — начали выпускать 2016 году компанией «Cellfast» (Польша). Подходит для небольших крыш.

Диаметр желоба — 120мм.
Диаметр трубы —  80мм.

Отличный дизайн и качество пластика. Самая доступная импортная водосточная система Инес.

Цены INES 120 / 80
(прайс от 17.4.2024)

Желоб водосточный INES L=3м 778 ₽
Труба водосточная INES L=3м 906 ₽
Развернуть все цены ►

Цена (руб./шт)

INES 120 mm Желоб L=3м 778 ₽
INES 120 mm Муфта желоба (соединитель) 377 ₽
INES 120 mm Держатель  желоба -пластик 158 ₽
INES 120 mm Заглушка желоба (универсальная) 172 ₽
INES 120mm Угол 90 гр. (универсальный) 438 ₽
INES 120 mm Воронка водосточная (воронка сливная) 435 ₽
INES 80mm Колено 67,5гр 318 ₽
INES 80mm Труба водосточная L=3м 906 ₽
INES 80mm Соединитель трубы 260 ₽
INES Тройник 522 ₽
INES 80mm Хомут трубы (ПВХ часть) 154 ₽
Крюк хомута металлический — 120мм. 164 ₽
Крюк хомута металлический — 160мм. 177 ₽
Крюк хомута металлический — 180мм. 186 ₽
Крюк хомута металлический — 220мм. 198 ₽
Крюк хомута металлический — 250мм. 207 ₽
INES 120 mm Держатель  желоба — металл (прямой) 268 ₽

инструкция по монтажу






Описание системы INES

Купить водосточную систему Инес — отличное решение!!

Водосточная система INES — начали выпускать 2016 году компанией «Cellfast» (Польша). Эта же компания производит знакомую и отлично зарекомендовавшую себя водосточную систему BRYZA. Это настоящее европейское качество, разработана по французскому стандарту (очень-очень похожа на систему Nicoll, Франция). Можно с уверенностью сказать, что в получившейся системе INES все лучшее от BRYZA и NICOLL. Она дешевле своих «родителей» за счет меньшего диаметра труб и желобов.

Великолепная устойчивость к атмосферным условиям, долговечность цвета подтверждена лабораторными и натурными испытаниями. Мы знаем насколько хорош пластик системы BRYZA, а INES использует тотже состав ПВХ. Водосточные системы INES характеризует привлекательный внешний вид и высокая точность исполнения (это точно — от NICOLL) .

Цветовая гамма водостока Инес

Определяющие преимущества Инес

Каучуковые уплотнители на соединителях элементов горизонтальной части


Классный эластичный каучуковый уплотнитель из EPDM легко адаптируется и герметизирует стык, независимо от того какой тип монтажа — вставка или защелка. Такое сечение уплотнителя позволяет компенсировать изменения длины желоба обеспечивая при этом герметичность и когда холодно и когда жарко.

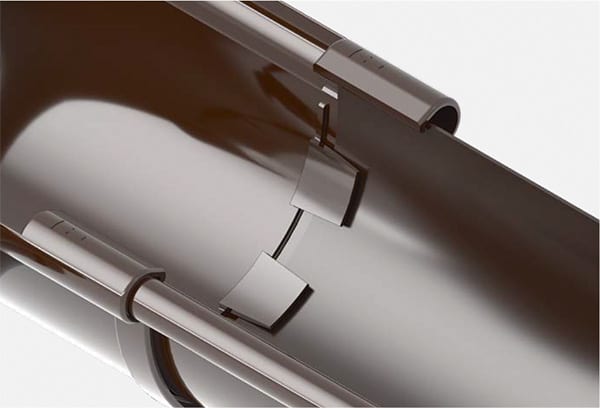

Стабилизирующие зубья на фитингах горизонтальной части


Специальные зубья имеют угол желоба, заглушки желоба и муфты (соединители) желоба. Они усиливают примыкания к желобам. Благодаря им не коробит желоба, что бывает, особенно на системах темного цвета. Их задача заключается в том, чтобы поддерживать хорошее уплотнение между желобом и комплектующими, а также предотвращать деформации желоба.



Читаемая маркировка


На других системах тоже есть маркировка, но часто она как для «людей с другой планеты» или скрывается при монтаже, что очень неудобно и приводит к ошибкам.

Важно !!!

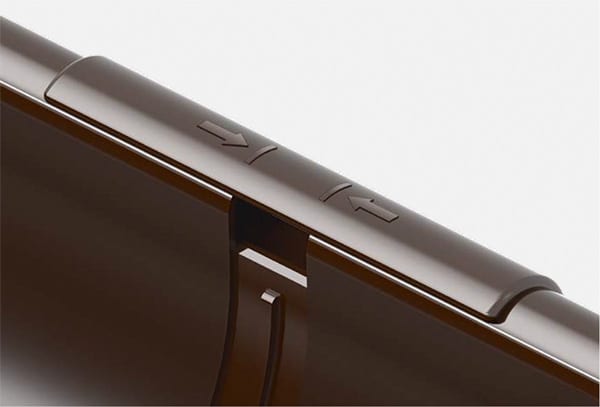

Маркировка очень важный элемент для монтажа. Желоб длиной 3 метра, любой водосточной системы, под воздействием температуры изменяет длину до 1,5см. Маркировка на фитингах показывает где граница установки желоба. Соблюдая правило монтажа желоб не упрется в другой желоб при нагревании (и его не деформирует из-за этого), или, при снижении температуры, он не соскользнет с уплотняющей резинки.

Желоба соединяем с комплектующими следующим образом: сначала защелкиваем, а затем подтягиваем под стабилизирующие зубья к маркированным отметкам на верхней части комплектующих.



Видео о прочих достоинствах системы



Элементы системы ИНЕС

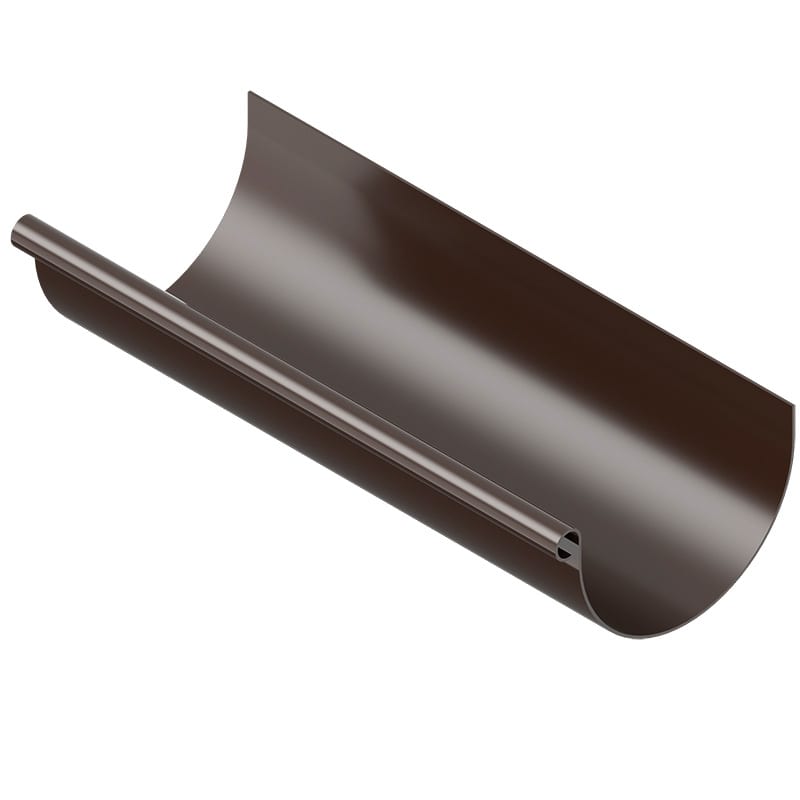

Водосточный желоб ИНЕС

Длина желоба L=3м. Имеет полный завиток на передней части желоба. Он делает желоб жестким.

На других система его нет или он слабый. Там проявляется эффект червя: кронштейн желоба прочно удерживает желоб и не позволяет изменятся поперечному сечению при измении температуры. А часть желоба между кронштейнами сужается. Получатся желоб то шире, то уже. Очень не красиво.

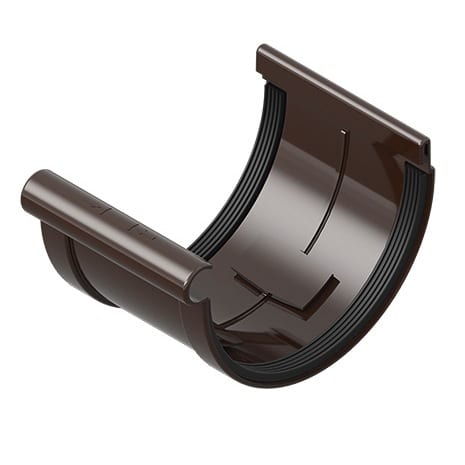

Соединитель желоба ИНЕС


Преимущества такой конструкции соединителя описывали выше

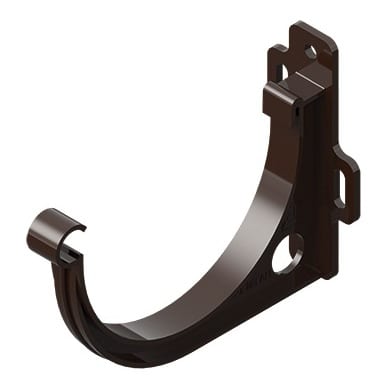

Кронштейн желоба ИНЕС

Этот кронштейн лишен недостатка своего старшего брата (кронштейн системы BRYZA). Конструкция этого кронштейна позволяет производить монтаж на готовую кровлю. Обычно, там уже установлена карнизная планка (капельник) под который нужно завести желоб. В системе «Инес» желоб сначала упирается в заднюю часть кронштейна, который спрятан под «капельником», а потом защелкивается за передний крючок. Овальные вытянутые отверстия для крепления по обе стороны кронштейна позволяют регулировать высоту при монтаже. Это исключительно удобно при формировании общего уклона желоба.

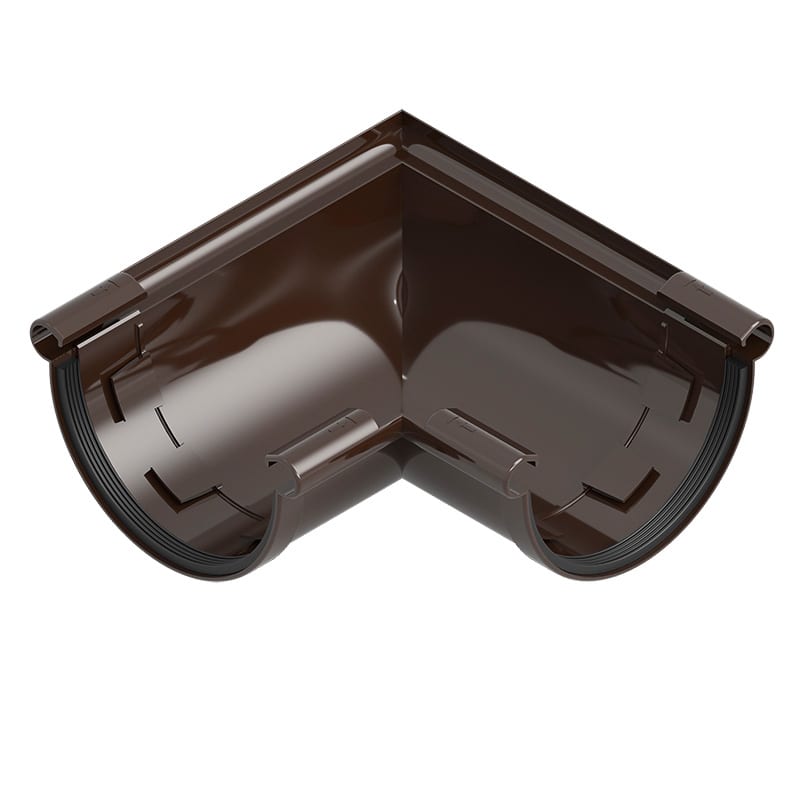

Поворот желоба ИНЕС


Поворот желоба в этой системе универсальный. Он может быть и внутренним и наружным.  Это свойство снижает себестоимость за счет логистических затрат и облегчает расчет потребности материала не профессиональным монтажникам.

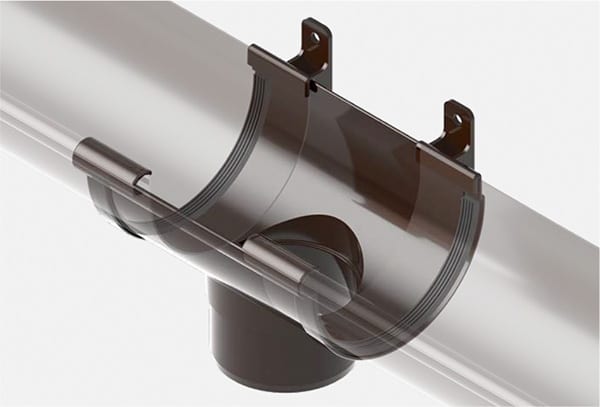

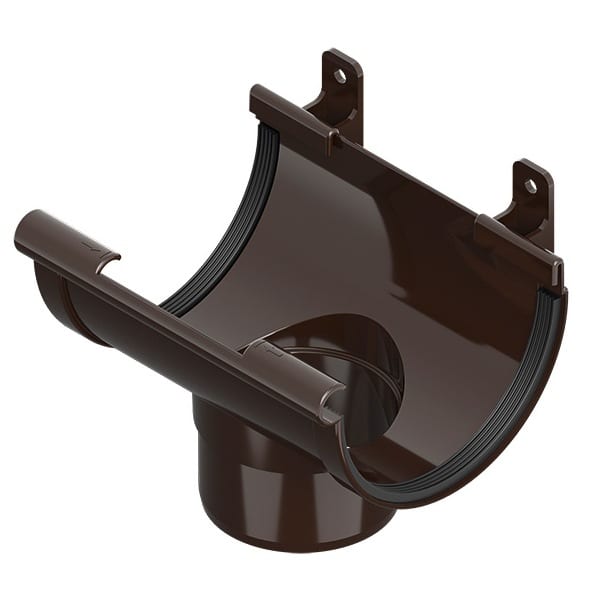

Сливная воронка ИНЕС


Несмотря на наличие монтажных проушин настоятельно не рекомендуем выполнять крепление воронки к лобовой доске карниза. Закрепив ее Вам будет гораздо сложнее попасть желобом «по меткам» на кромке детали. Лучше установить кронтштейны желоба на расстоянии 15см по обе стороны воронки. Пусть сама воронка держится на желобах.

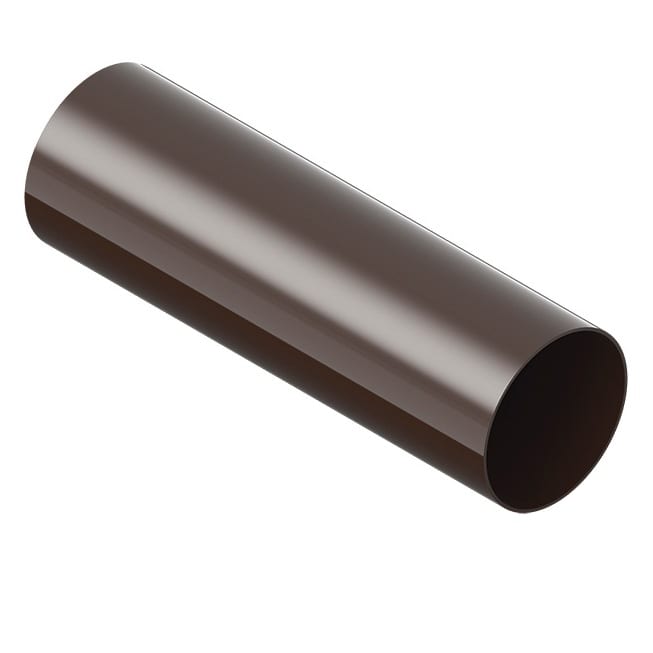

Водосточная труба ИНЕС

Имеет длину L=3m. Монтаж водосточных труб происходит по принципу стаканного соединение без уплотнителей. Такое соединение предотвращают термические деформации водосточной системы.

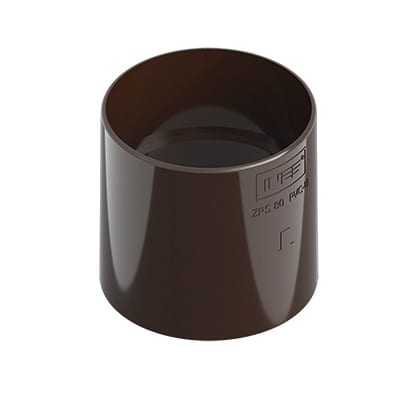

Муфта трубы (соединитель трубы) ИНЕС

Очень удачная конструкция соединителя. Заимствована во Франции. Стык труб желобов получается чистый в процессе эксплуатации: без потеков грязи и зеленого мха.



Колено трубы ИНЕС


Колено трубы, одновременно является и сливом, устанавливаемым в нижней части трубы. Главное правило установки колен: если рядом есть стена, колено нужно хомутом прикрепить к стене.

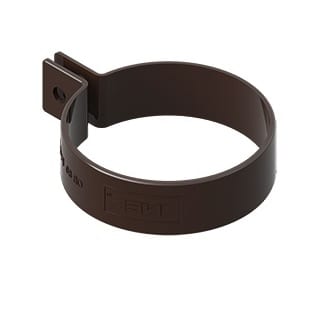

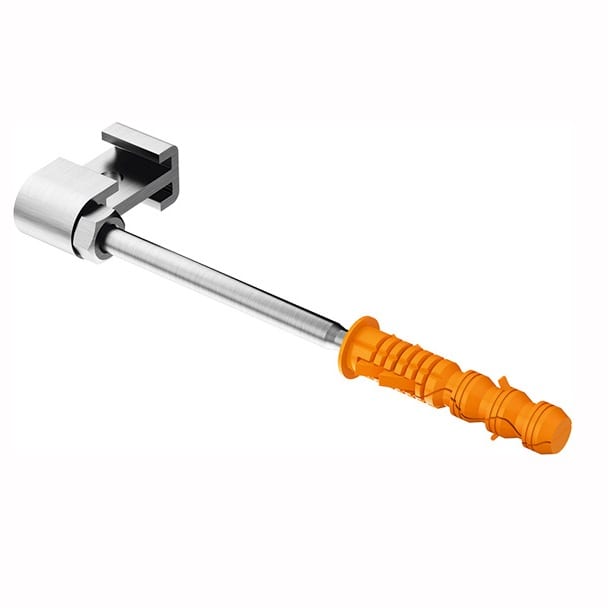

Хомут трубы + крюк хомута


По нашему глубокому убеждению эти фиксаторы трубы на фасаде здания наиболее удачны и универсальны. Они перешли от «старшего брата» системы BRYZA.
Пластиковый хомут никогда не обламывается в металличесом дюралюминиевом захвате. Кольцо пластикового обхвата трубы не ржавеет вблизи моря, как это бывает у металлических обхватов и не отличается по цвету от трубы, как это может быть у окрашенного металла.

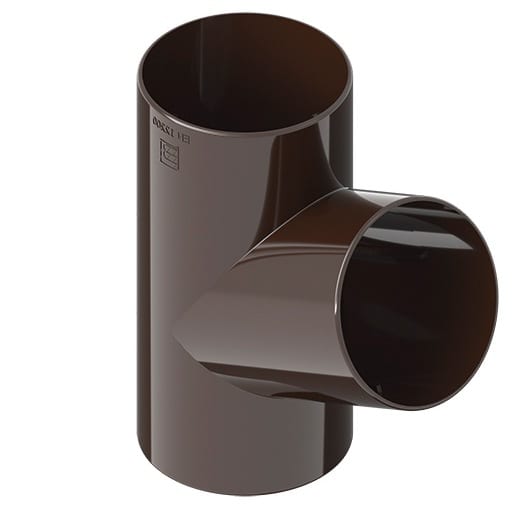

Тройник трубы ИНЕС






Инструкция по монтажу водостока Инес

Правильный монтаж водосточной системы из ПВХ обеспечивает ее надежное функционирование даже при суровых погодных условиях.

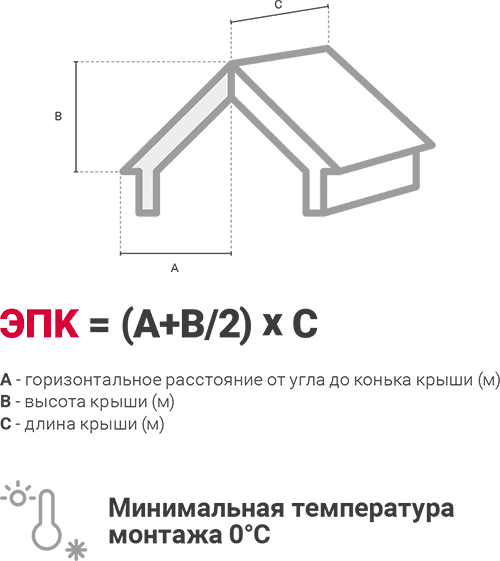

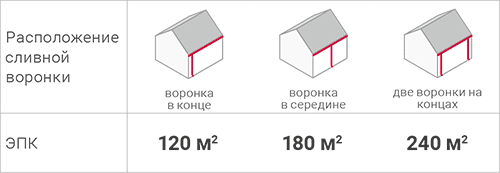

При выборе водосточной системы, убедитесь, что желоба и водосточные трубы смогут надежно собрать воду с поверхности крыши здания. Для этого необходимо рассчитать так называемую Эффективную Поверхность Крыши, с которой система должна отвести дождевую воду. При расчете эффективной поверхности крыши следует использовать следующую формулу:



ПОДГОТОВКА УПЛОТНИТЕЛЕЙ ВОДОСТОКА ИНЕС

Перед монтажом рекомендуется смазать уплотнители таких элементов как: сливная воронка, угол универсальный, муфта желоба и заглушки желоба. Это облегчит установку и обеспечит высокую герметичность. Особое внимание также следует уделить правильному положению каучуковых уплотнителей во время монтажа.

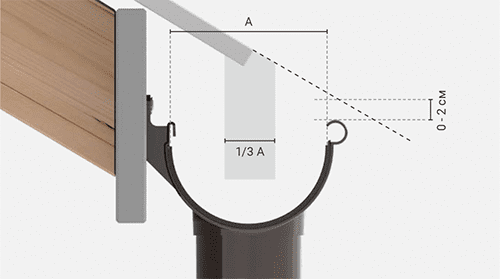

Шаг 1 ПРАВИЛЬНОЕ РАСПОЛОЖЕНИЕ ЖЕЛОБА ПОД КРАЕМ КРОВЛИ


Правильный монтаж должен защищать желоб от нагрузки сползающего с крыши снега. Верхний край сгиба желоба не должен выступать за продолжение кровельной плоскости, это изображено на рисунке.

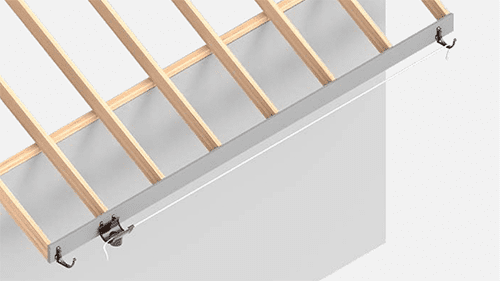

Шаг 2 ОПРЕДЕЛЕНИЕ ПОЗИЦИИ СЛИВНОЙ ВОРОНКИ


Первым шагом монтажа системы является определение размещения позиции сливной воронки, которая является самым низким уровнем части водосточной системы.

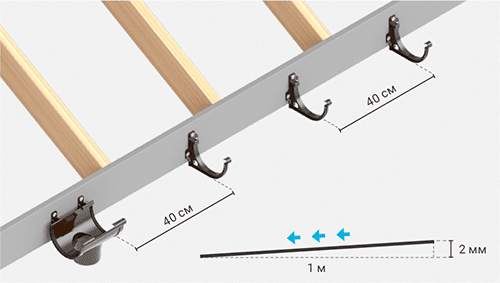

Шаг 3 МОНТАЖ ДЕРЖАТЕЛЕЙ ЖЕЛОБА


Держатели ПВХ монтируем непосредственно к фронтальной доске. Расстояние между держателями не должно превышать 40 см. Для правильного отвода воды желоб должен иметь уклон в направлении сливной воронки, составляющий мин. 2 мм на 1 м.

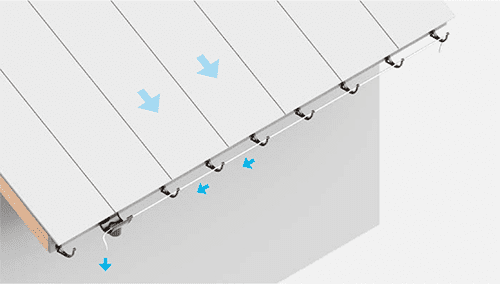

Шаг 4 ОПРЕДЕЛЕНИЕ ПРАВИЛЬНОГО УКЛОНА ЖЕЛОБА


Сначала монтируем держатель, расположенный как можно дальше от сливной воронки, следующий возле воронки. Между ними натягиваем нить и выбираем правильный уклон. Держатели монтируются непосредственно к торцевой доске.

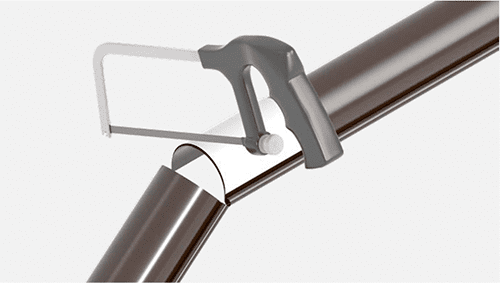

Шаг 5 ОБРЕЗКА ЖЕЛОБОВ И ВОДОСТОЧНЫХ ТРУБ


Обрезать желоба и трубы на соответствующую длину необходимо под прямым углом, используя пилу с мелкими зубцами. Можно использовать болгарку.

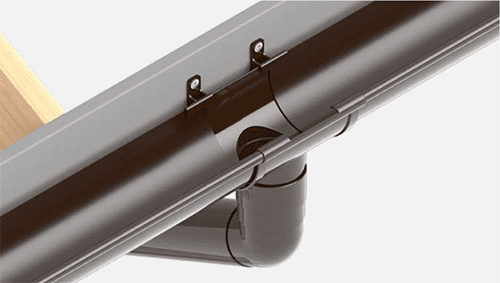

Шаг 6 МОНТАЖ ЖЕЛОБА С ВОРОНКОЙ


Желоб вставляем под тыльный выступ воронки. Далее защелкиваем желоб в передний выступ, который имеет маркировку для корректного монтажа. Мы рекомендуем НЕ крепить воронку, а расположить кронштейны желоба на расстоянии 15см по обе стороны воронки (по аналогии с муфтой желоба.

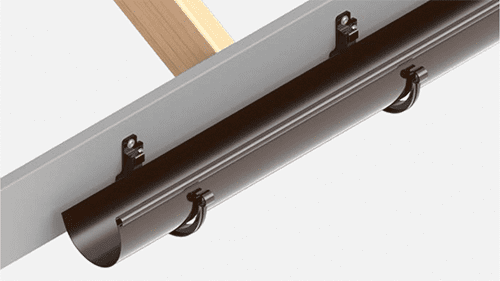

Шаг 7 МОНТАЖ ЖЕЛОБА В ДЕРЖАТЕЛИ


Монтаж начинаем от вкладывания внутренней части желоба под задний выступ держателя, а далее вжимаем внешний край желоба под передний выступ.

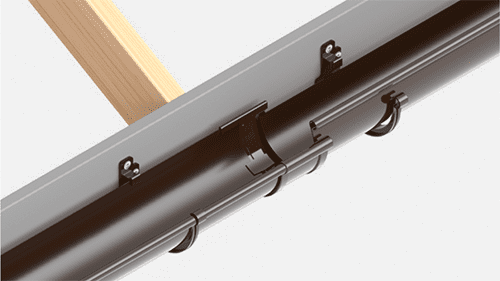

Шаг 8 МОНТАЖ МУФТЫ ЖЕЛОБА


Желоб вставляем под тыльный выступ муфты и защелкиваем в передний выступ. Далее подтягиваем под стабилизирующие зубья к маркированным отметкам на верхней части муфты.

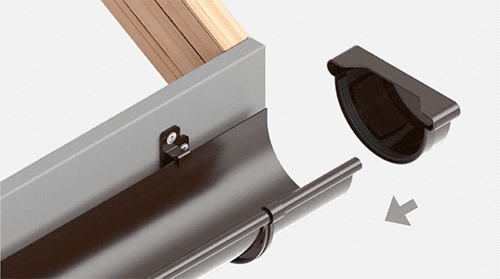

Шаг 9 МОНТАЖ ЗАГЛУШКИ ЖЕЛОБА


Конструкция позволяет монтировать заглушку на любом краю желоба, делая ее универсальной. Монтируем заглушку одевая ее в плотную к желобу, убедившись что все стабилизирующие зубья идут внахлест желоба.

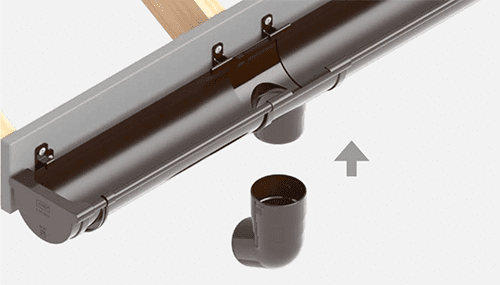

Шаг 10 МОНТАЖ ВОДОСТОЧНЫХ ТРУБ


Водосточные трубы соединяем с воронками через колено либо через соединитель трубы внахлест. Если выступы крыши больше, чем 10 см над стеной, продолжение стока делаем частью трубы. Монтируем в следующем порядке: колено, водосточная труба, колено и водосточная труба. Оставляем 10 мм зазор на термическое расширение трубы.

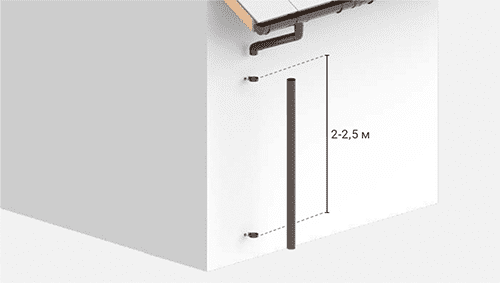

Шаг 11 МОНТАЖ ХОМУТОВ ТРУБЫ


Хомут крепим под раструбом к стене с помощью крюка для хомута соответствующей длины. При необходимости дополнительно используем стабилизатор фасадный ПВХ. Хомут на водосточной трубе следует монтировать не реже, чем каждые 2-2,5 м. Наша рекомендация расстояние в местах прохода людей и животных на расстоянии 1-1,5метра. Обязательно располагать хомут на колене трубы.

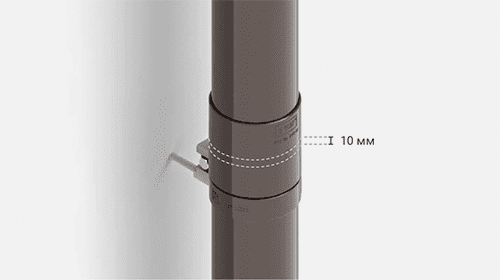

Шаг 12 МОНТАЖ СОЕДИНИТЕЛЕЙ ВОДОСТОЧНЫХ ТРУБ


В соединительном раструбе оставляем 10 мм зазора на компенсацию температурных изменений длины


Покупка и Установка на Вашем доме водосточной системы Инес будет отличным решением.
